Leírás és Paraméterek

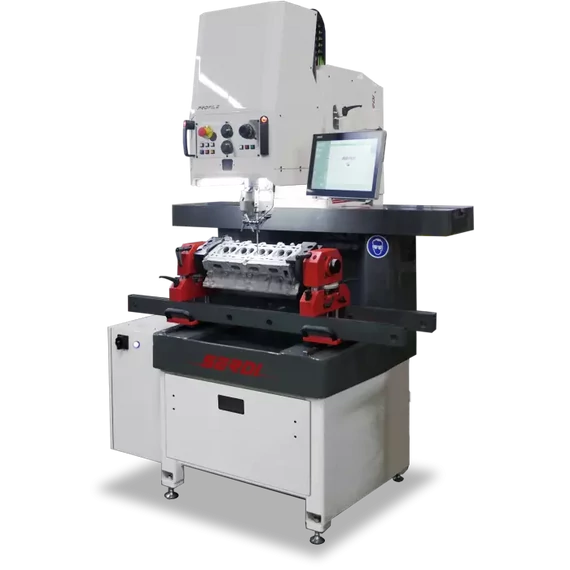

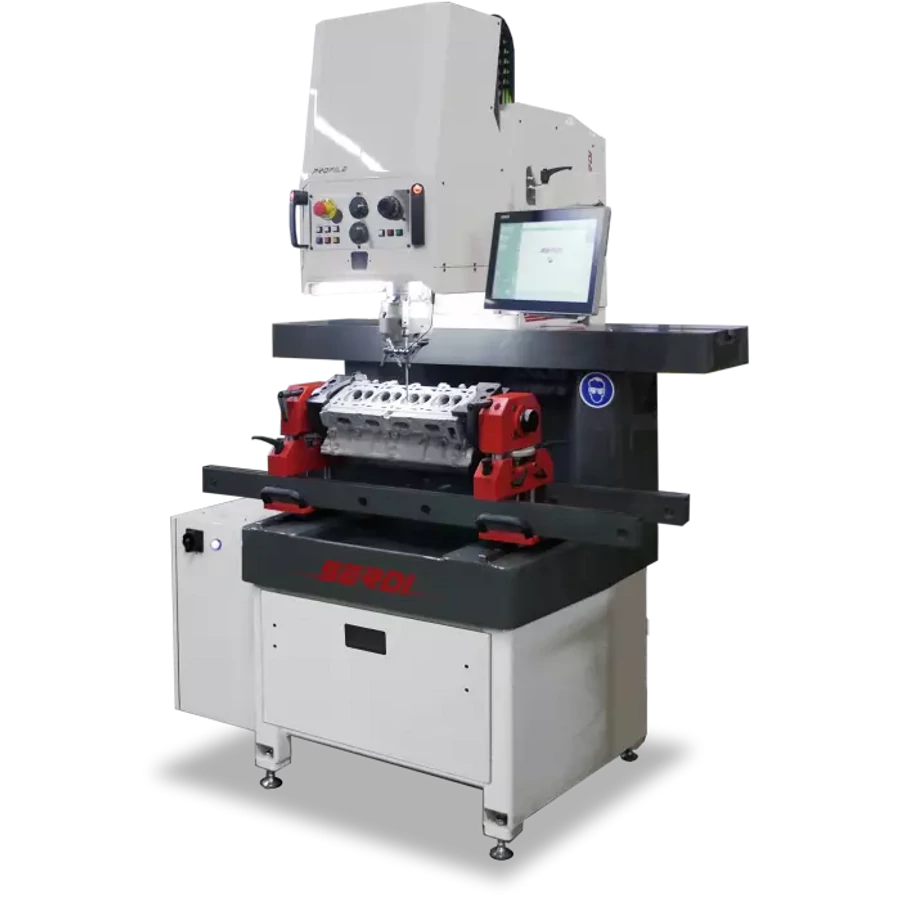

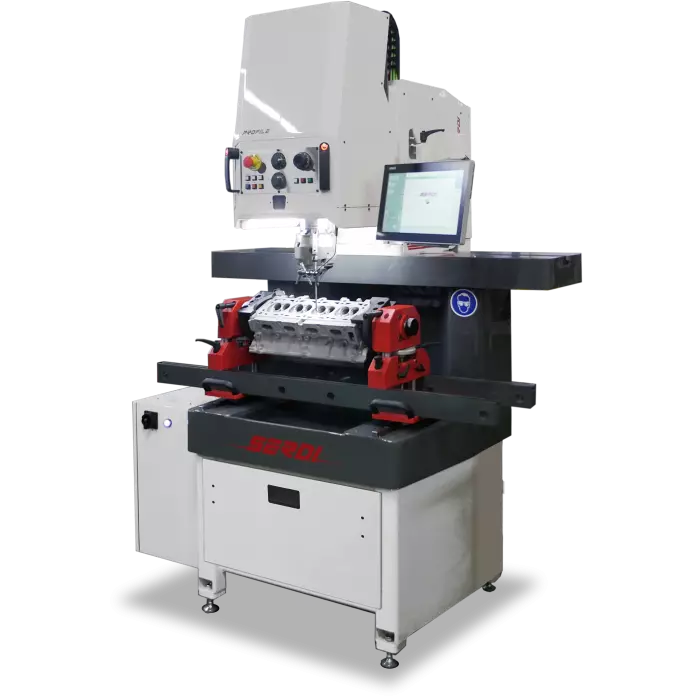

A Serdi legújabb egypontos CNC gépe. Több mint 10 év tapasztalata az egypontos technológiában a piacon kapható legfejlettebb gépbe sűrítve. A könnyű kezelhetőség, a sebesség és a pontosság egy teljesen új szintre emelve, minden versenytársat maga mögött hagyva. Rendkívül sokoldalú gép, amely bármilyen típusú hengerfej megmunkálására alkalmas, a kismotoros motorkerékpártól a nagy kamion motorokig.
-
Az egész orsó és a központosító rendszer felfelé és lefelé mozog a merev, előfeszített vezetősínek mentén. A kézi függőleges mozgás garantálja a vezető könnyű behelyezését. A robusztus kialakítás, a rövid orsóút mellett nagymértékben növeli a globális merevséget.
-
A SERDI bevált hármas légpárna és a beépített motor kombinációja páratlan centrálási pontosságot eredményez. A 30%-os úszótömeg-csökkentés a korábbi egypontos generációhoz képest. Az úszótömeg miatti vezetőhajlítás így minimálisra csökken.
-
Beépített motor-orsó maximális nyomatékkal 0 és 3000 fordulat/perc között. Nagyon nagy teljesítménysűrűségű svájci gyártmányú szinkronorsó motor. Nagy pontosságú orsócsapágyak. Nagy dinamikájú Siemens szervomotorok abszolút kódolókkal a Z és U tengelyen. Előfeszített precíziós golyóscsavarok mind a Z-, mind az U-tengelyen. Az egyetlen gép a piacon CNC vezérelt orsófordulatszámmal, amely lehetővé teszi az állandó vágási sebességet a vágási profil bármely pontján. A Serdi által tervezett kinematika nagyon magas megmunkálási sebességet tesz lehetővé páratlan pontossággal.
-
Automatikus kiegyensúlyozó rendszerrel. Egy belső kiegyensúlyozó rendszer kompenzálja a mozgását, hogy elkerülje a rezgéseket az orsó forgásakor, még a legnagyobb sebességeknél is.Az LVDT-mérő, amely a hengerfej dőlésétől függetlenül minden ülésen azonos pontos megmunkálási mélységet garantál. Hidraulikus tágulási próbatartó, amely a nagy szorítóerőt a legmagasabb koncentráltsági szinttel ötvözi. Illeszkedik az összes szabványos Serdi vezetőtüskéhez.
-
0-tól -1 bar-ig terjedő vákuumtesztelő, amely az egyik végén egy vákuumgenerátorhoz, a másikon pedig egy habszivacs párnához csatlakozik, hogy a szelepfészkekbe helyezett szeleppel gyors szelepzárás-ellenőrzést lehessen végezni, mielőtt a hengerfejet kiszerelnék a gépből.
Szélesség | 2800 mm |
Mélység | 1400 mm |
Magasság | 2400 mm |
Nettó súly kb. | 1500 kg |
Megmunkálható hengerfej szélesség (szabványos 190 mm-es vezérlővel rendelkező párhuzamos motoroknál) | 500 mm - 19,7" |
Megmunkálható hengerfej hosszúság (190 mm-es szabványos vezérlővel párhuzamosan) | korlátlan |
Megmunkálható hengerfej magasság (190 mm-es szabványos vezérlővel párhuzamosan) | 400 mm - 15.3" |
Megmunkálható hengerfej hosszúság (egy- vagy kéttengelyes gördülő rögzítés) | 1050 mm - 41.3" |
Megmunkálható hengerfej szélesség (egy- vagy kéttengelyes átfordítható rögzítés) | 300 mm - 11.81" |
Megmunkálható hengerfej magasság (egy- vagy kéttengelyes gördülőszerkezet) | 190 mm - 7.48" |
Szelepfészek átmérő | 14-120 mm |
Az asztal mozgása | 210 mm |
Orsó fordulatszám | 0 és 3000 rpm között |
Vágási sebesség | 0-300 m/min |
Orsó mozgása | 120 mm - 4,73" |
Orsó előtolás (Z tengely) | 0 és 3000 mm/min között |
U tengely mozgása (sugár) | 22 mm - 0.86" |
Kocsi előtolás (U tengely) | 0 és 2000 mm/min között |
Elektromos tápegység | 6,3kVA-3x400V+PE-50/60 Hz |
Pneumatikus levegőellátás | 6 bar |
