Leírás és Paraméterek

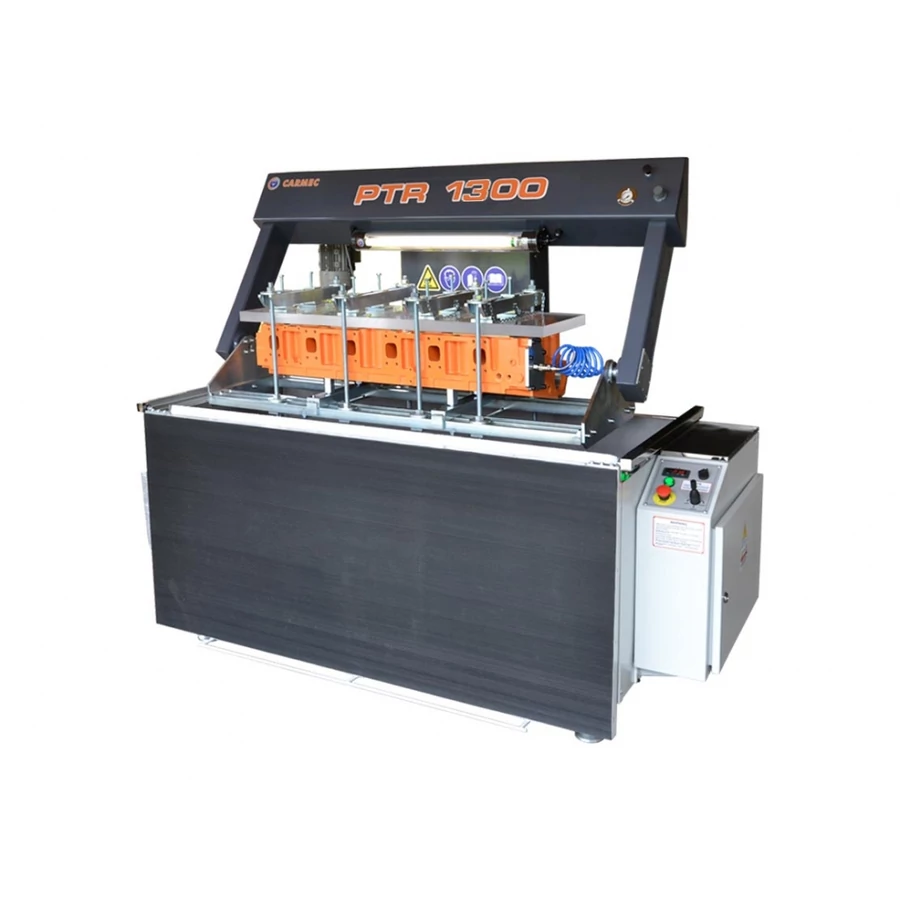

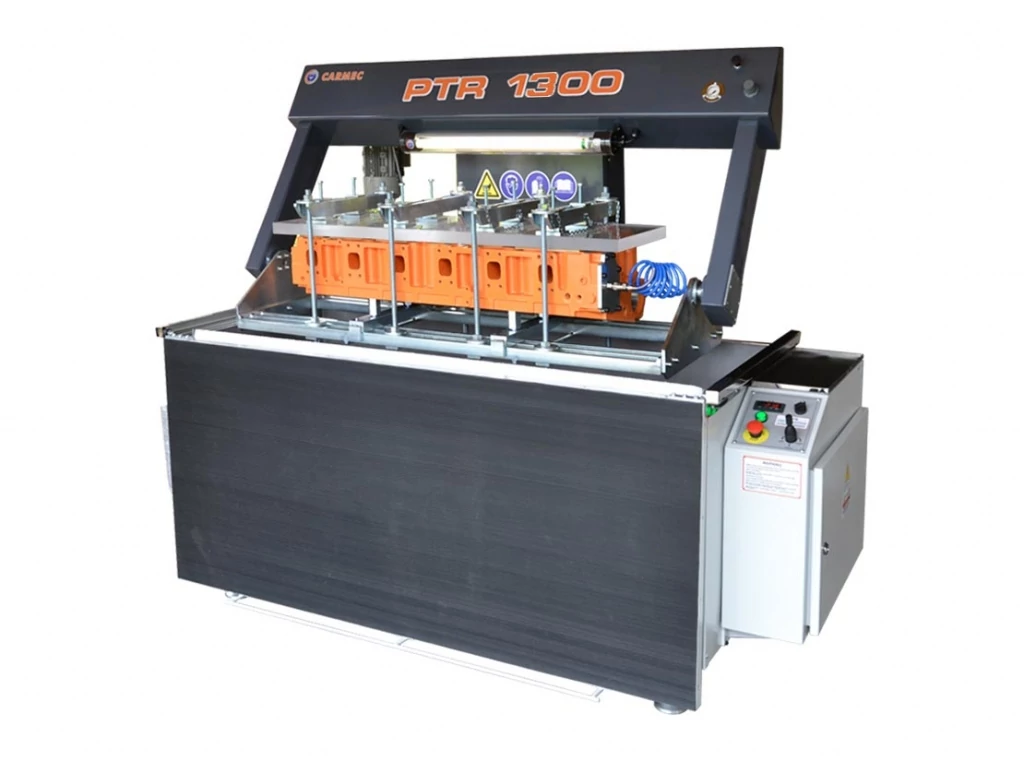

A PTR hidraulikus nyomáspróbpad lehetővé teszi a repedések gyors és egyszerű felderítését, valamint a vízzáróság ellenőrzését a hengerfejekben, motorblokkokban és hűtőkörökben.
A nyomáspróbázás folyamata abból áll, hogy a hengerfej hűtőkörének összes kivezető nyílását gumidugókkal / gumilapokkal lezárjuk, majd a rendszerbe levegőt fújunk. A hengerfejet ezután forró vízfürdőbe merítik, és ha repedések találhatók rajta, akkor a kiáramló buborékok megmutatják a repedés pontos helyét.
A gépet folyamatos használatra tervezték, és kényelmes és egyszerű a kezelése. A gép továbbá minimális karbantartást igényel, és teljes mértékben fel van szerelve kiváló minőségű, beépített biztonsági funkciókkal.
A nyomáspróba programozható fűtőberendezéssel van felszerelve, amely lehetővé teszi a víz előmelegítését. a víz hőmérsékletét elektronikus termosztátvezérléssel szabályozza.
A vizsgálandó darabot tartó bölcsőt hidraulikus karok mozgatják. A bölcsőt egy hidraulikus rendszer segítségével vertikálisan mozgatható. A bölcső teljes 360 fokban elforgatható, így a hengerfej minden oldalát minden szögből sokkal könnyebb ellenőrizni.
A víztartály és a fedél egyaránt hőszigetelt, így megakadályozza a hőveszteséget, és jelentősen csökkenti a gép üzemeltetési költségeit. a víz fűtése két 4,5 kW-os elemmel történik. a gépet egy biztonsági mechanizmussal szerelték fel, amely szabályozza a vízszintet.
Az esetleges sérülések és kockázatok elkerülése érdekében a gép működési áramköre 24 V-os, kisfeszültségű.
ALAPFELSZERELÉS
-Rozsdamentes acél felső burkolat
-3 Lapos párhuzamos hengerfejtartó
-2 Tartók ferde fejekhez
-6 Szorító rúd anyákkal
-3 Befogó rúd lemezekkel (6 db) plexi lemezhez
-2 plexi átlátszó lemez: 500×250×30 mm - 800×250×30 mm
-1 db gumi (kaucsuk) tányér 500×500×8 mm
-1 db gumi lemez 500×500×3 mm
-1 Oldallemez gyorscsatlakozóval
-Szuperfényes beépített LED munkalámpa
-Két oldalsó polc a tartozékoknak
-Szerviz kezelési és karbantartási kézikönyv
| Maximális hengerfej kapacitás | 1200×335×300(h) mm |
| A hengerfej maximális tömege | 300 kg |
| Rozsdamentes acéltartály kapacitása | 485 L |
| Maximális bölcső löket | 490 mm |
| Fűtőelemek | 2×4,5 kW |
| Állítható üzemi hőmérséklet | 0-90° C |
| Forgási sebesség | 4 rpm |
| Bölcső fel-le sebesség | 60 mm/mp |
| Hidraulikus egység teljesítménye | 0,75 kW |
| Forgómotor teljesítménye | 0,18 kW |
| A gép méretei (hosszúság×szélesség×magasság) | 1920×1000×1800 mm |
| Csomagolási méretek | (H×Ny×K) 2200×1350×1450 mm |
| Súly | 460 kg |
| Szállítási súly | 565 kg |
| Környezeti feltételek | hőmérséklet 10-30° C |
| Környezeti feltételek | páratartalom 15-90% RH |
