Leírás és Paraméterek

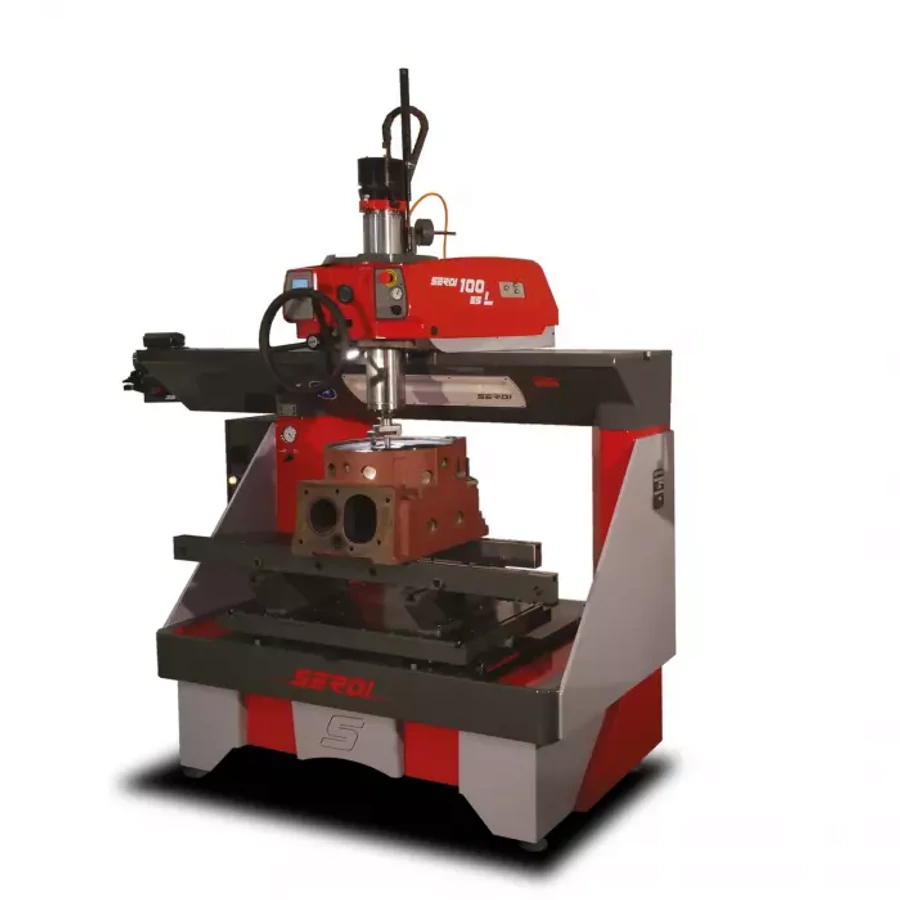

A kettős levegős úszós szabadalmaztatott központosító rendszer működési elvén tervezett gép, hatalmas nyomatékot adó beépített motororsóval, nagyon nagy merevségű megmunkálófejjel és vázzal, amely nehéz hengerfejek megmunkálására is alkalmas.
- 3 KW BEÉPÍTETT MOTOROS ORSÓ
Hatalmas, 3 KW (4 LE) teljesítményű beépített motoros orsó, maximális nyomatékkal 40 és 385 fordulat/perc között, 840 fordulat/perc maximális fordulatszámmal. Az állórész hűtése hűtőbordával és ventilátorral történik. Merev, nagy teherbírású, 4,5'' (116 mm) átmérőjű motoros orsó, amely egy bolygóműves sebességváltóval összekapcsolt motort fogad a nagy teljesítményű, zörgésmentes megmunkáláshoz. A legjobb megmunkálási pontosság a nagy pontosságú fogaslécnek és az orsóegységnek köszönhető. - KETTŐS LÉGPÁRNÁS CENTRÍROZÁS - A live pilot technológiának köszönhetően minden egyes szelepvezetőt automatikusan állít be, függetlenül az esetleges elállástól vagy szögelmozdulástól.
-
A közvetlenül a kézikerék mögött található orsóvezérlő gombok segítségével könnyedén módosíthatja az orsó fordulatszámát, átkapcsolhatja az orsó irányát vagy visszaállíthatja a mélységszabályozó mérését.
-
Digitális mélységszabályozás 0,0004 in (0,01 mm) pontossággal. Kijelzés hüvelykben vagy milliméterben Két kapcsológomb a gömb- és hengerpárnák gyors aktiválásához, illetve azok reteszeléséhez. Nagyméretű kézikerék a megmunkálási mélység pontosabb szabályozásához.
- Folyamatos orsófordulatszám-változás - Ez a funkció lehetővé teszi az orsó fordulatszámának állandó oszcillációját a névleges fordulatszámhoz képest, hogy a megmunkálási roncsolás megszakadjon, ha a vágási profil túl nagy.
- A tartóasztal két vezetősínre van szerelve. Akár 850 kg súlyt is képes mozgatni. Az asztal ezután négy pneumatikus rögzítőnek köszönhetően a sínekre van feszítve.
- A gép LED-világítással van felszerelve az erős fény és a jobb energiatakarékosság érdekében.
- Integrált vákuumtesztelő : 0-tól -1 bar-ig terjedő fokozatú vákuumtesztelő, amely az egyik végén egy vákuumgenerátorhoz, a másikon pedig egy habszivacs párnához csatlakozik, hogy a szelepülésre szerelt szeleppel gyors szelepzárás-ellenőrzést lehessen végezni, mielőtt a hengerfejet kiszerelnénk a gépből.
| Szélesség | 2200 mm - 86.61" |
| Mélység | 1150 mm - 45.3" |
| Magasság | 2500 mm - 98.42" |
| Nettó súly kb. | 2000 kg - 4409 font |
| Hosszirányban | 1500 mm - 59.05" |
| Keresztirányban | 44 mm - 1.73" |
| MAXIMÁLIS HENGERFEJ-MÉRET - Hosszúság (párhuzamosan 190 mm-es szabványos vezérlővel) | 1370 mm - 53.93" |
| MAXIMÁLIS HENGERFEJ-MÉRET - Szélesség (párhuzamos motoroknál szabványos 190 mm-es vezérlővel) | 500 mm - 19.7" |
| MAXIMÁLIS HENGERFEJ-MÉRET - Magasság (190 mm-es szabványos vezérlővel párhuzamosan) | 550 mm - 21.65" |
| Orsóhüvely átmérője | 116 mm - 4.5" |
| Orsó fordulatszám | 80 és 840 fordulat/perc között |
| Maximális nyomaték | 110 Nm |
| Az orsó mozgása | 345 mm - 13.58" |
| Teljesítmény | 3 kW |
| Szögletes löket | 5° |
| Szelepülőkapacitás | 28-120 mm / 1,1" - 4,72" |
| Elektromos energiaellátás | 4kVA 230V AC-lPh-50/60 Hz |
| Pneumatikus levegőellátás | 6 bar |
| Maximális légáramlás | 400 l/min - 15 CFM |
| Zajszint 400 fordulat/percnél | 72 Dba |
| Zajszint 840 fordulat/percnél | 82 Dba |
| Az asztal mozgása | 300 mm - 11.8" |
