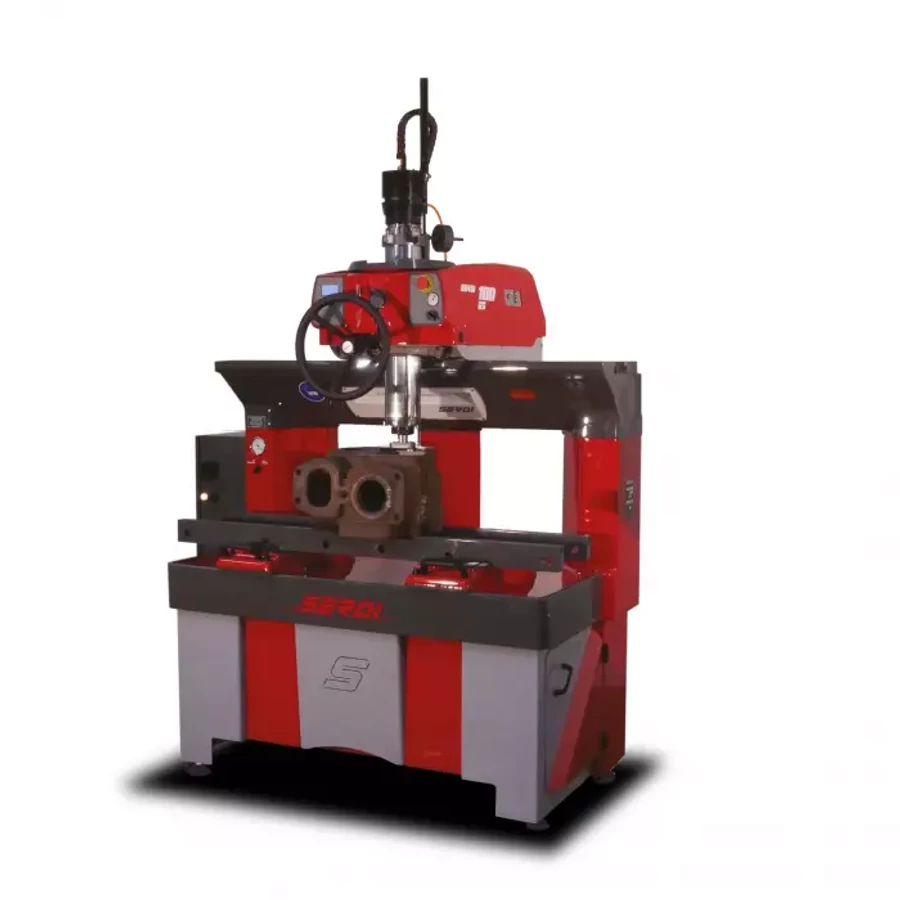

Szelepfészek megmunkáló gép

Szelepfészek megmunkáló gép

Gyártó: Serdi
Cikkszám: 100 ES
Elérhetőség: Külső raktárban

Leírás és Paraméterek

A kettős levegős úszós szabadalmaztatott központosító rendszer működési elvén tervezett gép, hatalmas nyomatékot adó beépített motororsóval, nagy merevségű megmunkálófejjel és vázzal, amely nehéz hengerfejek megmunkálására is alkalmas.

  • A beállítás egy gömb alakú légpárnán úszó orsó és egy sík légpárnán úszó merev, könnyű alumínium fejlemez társításával történik. A live pilot technológiának köszönhetően minden egyes szelepvezetőt automatikusan állít be, függetlenül az esetleges szögeltéréstől.
  •  A hengerfejek akár 350 kg-ig minden erőfeszítés nélkül előre-hátra mozgathatók az asztalon, majd két erős pneumatikus emelő segítségével rögzíthetők.
  • A közvetlenül a kézikerék mögött található orsóvezérlő gombok segítségével könnyedén módosíthatja az orsó fordulatszámát, átkapcsolhatja az orsó irányát vagy visszaállíthatja a mélységszabályozó mérést.
  • Digitális mélységszabályozás 0,0004 in (0,01 mm) pontossággal. (kijelzés hüvelykben vagy milliméterben)
  • Két kapcsológomb a gömb- és hengerpárnák gyors aktiválásához, illetve azok fixálásához. Nagyméretű kézikerék a megmunkálási mélység pontosabb szabályozásához.
  • 0-tól -1 bar-ig terjedő fokozatú vákuumtesztelő, amely az egyik végén egy vákuumgenerátorhoz, a másikon pedig egy habszivacs párnához csatlakozik, hogy a szelepülésre szerelt szeleppel gyors szelepzárás-ellenőrzést lehessen végezni, mielőtt a hengerfejet kiszerelnénk a gépből.
  • A gép LED-világítással van felszerelve a megnövelt fény és a jobb energiatakarékosság érdekében.
  • Folyamatos orsófordulatszám-változás - Ez a funkció lehetővé teszi az orsó fordulatszámának állandó oszcillációját a névleges fordulatszámhoz képest, hogy a megmunkálási roncsolás megszakadjon, ha a vágási profil túl nagy.
  • 3 KW BEÉPÍTETT MOTOROS ORSÓ - Hatalmas, 3 KW (4 LE) teljesítményű beépített motoros orsó, maximális nyomatékkal 40 és 385 fordulat/perc között, 840 fordulat/perc maximális fordulatszámmal. Az állórész hűtése hűtőbordával és ventilátorral történik. Merev, nagy teherbírású, 4,5'' (116 mm) átmérőjű motoros orsó, amely egy bolygóműves sebességváltóval összekapcsolt motort fogad a nagy teljesítményű megmunkáláshoz. A legjobb megmunkálási pontosság a fogaslécnek és az orsóegységnek köszönhető, amely merev és koncentrikus a szelepvezetőhöz.

Mélység 1150 mm - 45.3"
Magasság 2500 mm - 98.42"
Nettó súly kb. 1500 kg - 3306 lbs
Szélesség 2000 mm - 78.74"
Hosszirányban 1000 mm - 39.37"
Keresztirányban 44 mm - 1.73"
MAXIMÁLIS HENGERFEJ-MÉRET - Hosszúság (párhuzamosan futó, szabványos 190 mm-es vezérlővel) korlátlanul
MAXIMÁLIS HENGERFEJ-MÉRET - Magasság (190 mm-es szabványos vezérlővel párhuzamosan) 360 mm - 14.2"
MAXIMÁLIS HENGERFEJ-MÉRET - Szélesség (190 mm-es szabványos vezérlővel párhuzamosan) 500 mm - 19.7"
Orsóhüvely átmérője 116 mm - 4.5"
Orsó fordulatszám 80 és 840 fordulat/perc között
Maximális nyomaték 110 Nm
Az orsó mozgása 345 mm - 13.58"
Szögletes löket
Teljesítmény 3 kW
Szelepülőkapacitás 28-120 mm / 1,1" - 4,72"
Elektromos tápellátás 4kVA 230V AC-lPh-50/60 Hz
Pneumatikus levegőellátás 6 bar
Maximális légáramlás 400 l/min - 15 CFM
Zajszint 400 fordulat/percnél 72 Dba
Zajszint 840 fordulat/percnél 82 Dba
Az asztal mozgása 160 mm - 6.3"
